КПЗ-50


alt

Клапаны предохранительные запорные КПЗ-50 предназначены для автоматического непрерывного контроля газа и отключения подачи природного газа по ГОСТ 5542-87 к потребителю при аварийных повышении или понижении выходного давления сверх допустимых заданных значений.

Клапаны изготавливаются с условным проходом Ду 50 мм низкого и высокого контролируемого давления.

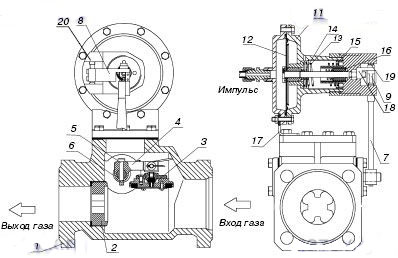

 alt 1 — корпус
2 — седло
3 — клапан
4 — рычаг
5 — ось
6 — пружина клапана
7 — рычаг клапана
8 — скоба
9 — шток
10 — механизм контроля
11 — корпус механизма контроля
12 — мембрана
13 — пружина большая
14 — пружина малая
15 — рег. винт большой пружины
16 — рег. винт малой пружины
17 — кронштейн
18 — кронштейн
19 — винт
20 — кронштейн

Клапан предохранительный запорный КПЗ (см. рисунок) состоит из сварного корпуса 1, внутри которого со стороны входного патрубка находится седло 2, которое перекрывается клапаном 3 с резиновым уплотнителем.

Клапан 3 с помощью рычага 4 закреплен на оси 5, которая размещена в корпусе 1.

На оси 5 установлена сдвоенная пружина кручения 6, концы которой опираются на внутреннюю поверхность корпуса 1, а средняя часть, выполненная в виде петли, прижимает через рычаг 4 клапан 3 к седлу 2.

На конце оси 5, выходящем наружу, закреплен рычаг 7, который входит в зацепление со скобой 8 штока 9 механизма контроля.

Механизм контроля, предназначенный для непрерывного контроля давления Рвых и выдачи сигнала на  срабатывание отсечного клапана 3 в исполнительном устройстве КПЗ при аварийных повышении и понижении контролируемого давления сверх допустимых заданных значений, состоит из разъемного корпуса 11, мембраны 12, штока  9, пружины 13, 14, уравновешивающих действие на мембрану 12 импульса давления Рвых.

Клапан работает следующим образом.

Контролируемое давление Рвых подается в подмембранную полость механизма контроля, обусловливая положение штока 9 со скобой 8 в положение зацепления с рычагом 7, устанавливаемое настройкой. Рычаг 7 должен удерживаться скобой 8.

При аварийных повышениях и понижениях давления Рвых в подмембранной полости сверх пределов настройки происходит перемещение штока 9 со скобой 8 влево или вправо, рычаг 7 отсечного клапана выходит из зацепления со скобой 8. Под действием пружины 6 клапан 2 перекрывает вход газа.

Приведение КПЗ в рабочее (открытое) положение после срабатывания производится вручную, поворотом рычага 7 до зацепления со скобой 8 при установившемся контролируемом давлении Рвых в подмембранной полости механизма контроля.

Клапан КПЗ-Н отличается от клапана КПЗ-В пружинами 13, 14 и мембраной 12 механизма контроля.

  КПЗ-50Н КПЗ-50В
Регулируемая среда природный газ по ГОСТ 5542-87
Диапазон рабочих температур, °С от −30 до +60
Диапазон рабочего давления, МПа 0,05–1,2 0,05–1,2
Диапазон настройки срабатывания, МПа:
при понижении выходного давления 0,0005–0,03 (0,0005) 0,009–0,3 (0,03)
при повышении выходного давления 0,0017–0,09 (0,0017) 0,07–0,9 (0,075)
Погрешность срабатывания от номинального значения настройки, %, не более:
при повышении давления ±5 ±5
при понижении давления ±10 ±10
Условный проход, Ду, мм 50 50
Тип соединения фланцевое по ГОСТ 12817-80
Диаметр седла, мм 50 50
Строительная длина, мм 220 220
Габаритные размеры, мм 220×220×350 220×250×350
Масса, кг, не более 19 20
