РДГБ-10, РДГБ-25


 alt

Расчитан на устойчивую работу при воздействии температуры окружающего воздуха от −40 до +60 °C и относительной влажности до 95% при температуре +35° C.

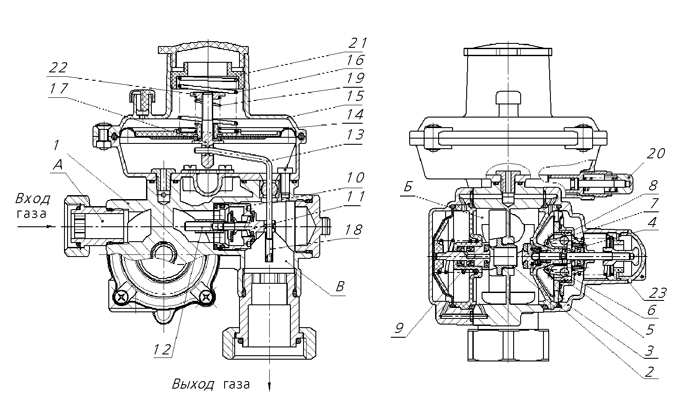

 alt А — входная камера
Б — промежуточная камера
В — выходная камера
1 — корпус
2 — седло отключающего и первой ступени редуцирования
3 — отключающее устройство
4 — фиксирующие шарики
5 — передаточные рычаги
6 — ролики
7 — мембранный узел
8 — клапан
9 — сервопривод первой ступени редуцирования
10 — седло регулирующего клапана второй ступени
11 — сдвоенный регулирующий и запорный клапан
12 — шток
13 — рычажный передаточный механизм
14 — рабочая мембрана
15 — корпус
16 — задающая пружина
17 — сбросной клапан
18 — импульсивная трубка
19 — пружина
20 — кнопка запуска
21, 22, 23 — гайки регулировочные.

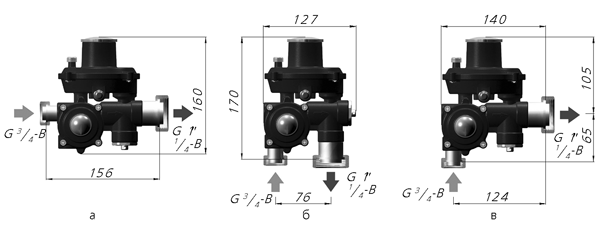

 alt а — осевое исполнение
б — П-образное исполнение
в — угловое исполнение (вход снизу, выход сбоку)
В регуляторе соединены и независимо работают следющие устройства: регулятор давления, отключающее устройство, фильтр для отделения пыли, предохранительный сбросной клапан, стабилизирующее устройство. Конструкция регулятора РДГБ показана на рисунке 1. Регулятор давления газа содержит корпус 1 с входной А, промежуточной Б и выходной В камерами, седло отключающего устройства и первой ступени редуцирования 2, отключающее устройство 3 с фиксирующими шариками 4, передаточными рычагами 5 и роликами 6, мембранным узлом 7 и клапаном 8, сервопривод первой ступени редуцирования 9, седло регулирующего клапана второй ступени 10, сервопривод второй ступени редуцирования, включающий сдвоенный регулирующий и запорный клапан 11, установленный на штоке 12, рычажный передаточный механизм 13, рабочую мембрану 14 и установленную в корпусе 15 задающую пружину 16, сбросной клапан 17, смонтированный на рабочей мембране 14, импульсную трубку 18. Регулятор давления газа работает следующим образом: В исходном состоянии клапан 8 отключающего устройства 3 установлен в открытое положение. Давление газа, проходя через седло 2 первой ступени редуцирования, снижается до промежуточной величины. Далее давление газа, проходя через щель между седлом 10 и клапаном 11, снижается до необходимого значения. Выходное давление попадает в подмембранную полость мембраны 14 через импульсную трубку 18, действие которого уравновешивается задающей пружиной 16. По внутренним каналам связи в корпусе 1 давление попадает в надмембранную полость сервопривода первой ступени редуцирования и подмембранную полость отключающего устройства. При изменении расхода после регулятора выходное давление под мембраной 14 изменяется, равновесие сил нарушается, что приводит к перемещению жесткого центра мембраны в сторону нового равновесного состояния и соответствующему перемещению регулирующего клапана 11 второй ступени редуцирования. В аварийных случаях: При повышении давления в выходной камере В оно [давление] через канал связи поступает в подмембранную полость мембранного узла 7 отключающего устройства 3. Давление, действуя на мембрану, стремится сдвинуть жесткий центр мембранного узла 7 и освободить посредством передаточных рычагов 5, шток клапана 8, удерживаемый шариками 4. Клапан 8 под действием возвратной пружины закрывает седло 2, и поступление газа прекращается. При понижении давления в выходной камере В оно [давление] через импульсную трубку 18 поступает в подмембранную полость рабочей мембраны 14, что приводит к перемещению жесткого центра от воздействия задающей пружины 16, через рычажный передаточный механизм 13 воздействие передается на сдвоенный регулирующий и запорный клапан 11, поступление газа прекращается. Для осуществления сброса повышенного давления из выходной камеры В служит сбросной клапан 17, расположенный в центре рабочей мембраны 14. Значение давления срабатывания регулируется пружиной 19. Сбрасываемое давление через сбросной штуцер корпуса 15 выходит наружу. Пуск регулятора в работу после устранения причин, вызвавших срабатывание отключающего устройства, производится вручную путем нажатия кнопки запуска 20.
  РДГБ-10 РДГБ-25
Рабочая среда природный газ по ГОСТ 5542-87
Температора окружающей среды, С от -40 до +60
Наибольшее входное давление, Рвх, МПа 0,6
Пределы регулирования номинальных значений настройки выходного давления Рвых, кПа 1,5-3
Пропускная способность, м³/ч при Рвх 0,6 МПа 10 25
Зона пропорциональности, % от верхнего предела настройки Рвых ±10
Зона нечувствительности, % от верхнего предела настройки Рвых 2,5
Диапазон настройки срабатывания предохранительного сбросного клапана (ПСК), кПа 1,7-4
Диапазон настройки срабатывания предохранительного запорного клапана (ПЗК), кПа
при повышении Рвых 1,8-4,7
при понижении Рвых 0,8-1,5
Погрешность срабатывания ПЗК от номинального значения настройки, %
при повышении Рвых ±5
при понижении Рвых ±10
Присоеденительные размеры
выходного патрубка G3/4-B
входного патрубка G1/4-B
Габаритные размеры, мм, не более 165х135х180
Масса, кг, не более 1,5
Гарантийный срок, лет 5
Срок службы, лет 15
