ВН½H-6П, ВН¾Н-6П, ВН1Н-6П, ВН1½Н-6П, ВН2Н-6П




Диапазон рабочего давления — 0,6 МПа.

Частота включений, час-1 — 300.

Климатическое исполнение:

  • У2 (от −45 до +40 °С);
  • У3.1 (от −30 до +40 °С).

Класс защиты — IP65;
для исполнения Е — IP67.

Полный ресурс включений — 1000000.

Материал корпуса — алюминиевые сплавы.

Монтажное положение — на горизонтальном трубопроводе (катушкой вверх), допускается установка на вертикальный трубопровод.

Напряжение питания датчика положения — (12–24) В.

Класс защиты датчика положения — IP68.

Тип датчика — индуктивный (выходной ключ датчика открывается при срабатывании клапана).


alt

Номинальная мощность, Вт Напряжение питания, В Потребляемый ток, мА
35 220 190
110 380
24 1700
55 220 230
110 460
24 2100

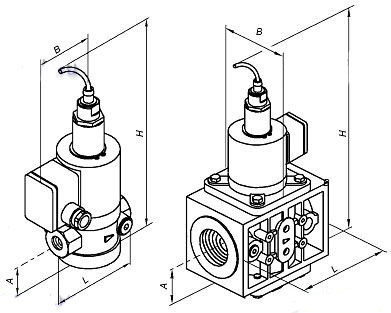

Наименование клапана Ду, мм Размеры, мм Ном. мощн., Вт Масса, кг
L В Н А
ВН½Н-6П(Е) 15 117,5 63 231 31,5 35 2,8
ВН¾Н-6П(Е) 20 117,5 63 231 31,5 35 2,8
ВН1Н-6П(Е) 25 125 72 238 35 35 3
ВН1½Н-6П(Е) 40 162 100 315 61 55 5,6
ВН2Н-6П(Е) 50 162 118 360 77 55 5,9
