ВН1Н-6, ВН1½Н-6, ВН2Н-6, BH2½H-6, ВН3Н-6, ВН4Н-6




Данный клапан предназначен для использования в качестве клапана-отсекателя и устанавливается на подводящем газопроводе на входе в котельную.

Технические характеристики

Диапазон рабочего давления — 0,6 МПа.

Частота включений, час-1:

  • для клапанов ВН1.., ВН1½.., ВН2… — 300;
  • для клапанов ВН2½.., ВН3.., ВН4… — 150.

Климатическое исполнение:

  • для исполнения Е — УХЛ1 (от −60 до +40 °С);
  • УХЛ2 (от −60 до +40 °С);
  • У2 (от −45 до +40 °С);
  • У3.1 (от −30 до +40 °С).

Класс защиты — IP65;
для исполнения Е — IP67.

Полный ресурс включений — 1000000.

Материал корпуса — алюминиевые сплавы.

Монтажное положение — на горизонтальном трубопроводе (катушкой вверх);

для клапанов ВН1.., ВН1½.., ВН2… — дополнительно допускается установка на вертикальном трубопроводе.


alt

Номинальная мощность, Вт Напряжение питания, В Потребляемый ток, мА
40 220 200
110 400
24 1800
55 220 230
110 460
24 2100
65 220 300
110 600
24 2800
90 220 410
110 820
24 3750

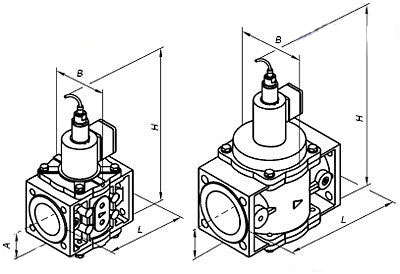

Наименование клапана Ду, мм Размеры, мм Ном. мощн., Вт Масса, кг
L В Н А
ВН1Н-6(Е) фл. 25 160 88 164 48 40 4,5
ВН1½Н-6(Е) фл. 40 162 100 220 61 55 5,3
ВН2Н-6(Е) фл. 50 162 118 265 77 55 5,6
ВН2½Н-6(Е) 65 235 144 330 89 65 11,0
ВН3Н-6(Е) 80 258 163 345 96 90 12,5
ВН4Н-6(Е) 100 278 183 370 105 90 15,5
