ВН1½В-1К, ВН2В-1К


alt

Частота включений, час-1 — 1000.

Номинальная мощность электромагнитной катушки в нагретом состоянии — 25 Вт.

Потребляемый ток:

  • для исполнения 220 В — 150 мА;
  • для исполнения 110 В — 300 мА;
  • для исполнения 24 В — 1300 мА.

Климатическое исполнение:

  • УХЛ1 (от −60 до +40 °С) — для исполнения Е;
  • УХЛ2 (от −60 до +40 °С);
  • У2 (от −45 до +40 °С);
  • У3.1 (от −30 до +40 °С).

Класс защиты — IP65;
для исполнения Е — IP67.

Полный ресурс включений — 1000000.

Материал корпуса — алюминиевые сплавы.

Монтажное положение — на горизонтальном трубопроводе (катушками А и В вверх), допускается установка на вертикальный трубопровод.

Клапан позволяет автоматически производить регулирование количества проходящего газа в двух режимах:

  • 40–100 % расхода (напряжение подано только на катушку основного клапана);
  • 10–40 % расхода (напряжение подано только на катушку вспомогательного клапана).

alt

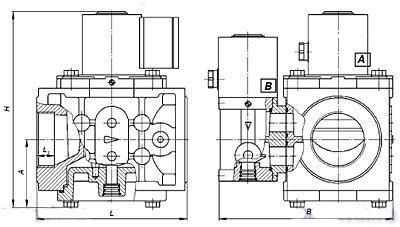

Наименование клапана Ду, мм Диапазон раб. давл., МПа Размеры, мм Ном. мощн., Вт Масса, кг
L L1 В Н А
ВН½В-1К(Е) 40 0–0,1 162 19 180 190 61 6,5 12,5
ВН2В-1К(Е) 50 0–0,1 162 19 195 265 75 7,0 13,2
