ГРПШ-04-2У1, ГРПШ-05-2У1, ГРПШ-07-2У1, ГРПШ-02-2У1, ГРПШ-03М-2У1, ГРПШ-03БМ-2У1

ГРПШ-03М-2У1 ГРПШ-03М-2У1
ГРПШ-03М-2У1

ГРПШ-04-2У1, ГРПШ-05-2У1, ГРПШ-07-2У1, ГРПШ-02-2У1, ГРПШ-03М-2У1, ГРПШ-03БМ-2У1 с узлом учёта расхода газа, объединяет в одном шкафу: газорегуляторный пункт ГРПШ и пункт учёта расхода газа ПУРГ. Это экономит место, т.к. всё смонтировано в одном шкафу и не требует дополнительной обвязки двух шкафов, также, здесь присутствует и экономическая выгода, ведь по стоимости получается дешевле приобрести ГРПШ с узлом учёта газа, чем отдельностоящие ГРПШ и ПУРГ.

Данный тип ГРПШ включает в себя: запорную арматуру, фильтр газа, манометры, предохранительный сбросной клапан, счётчик, а так же основную и резервную линии редуцирования.

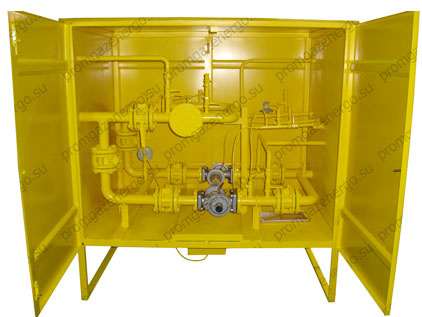

На фото представлен ГРПШ-03М-2У1 под измерительный комплекс учёта расхода газа СГ-ЭКвз-Р-40/1,6. Счётчик устанавливается вместо транспортировочной катушки, которая убирается после установки ГРПШ на место эксплуатации.

Технические характеристики:

ГРПШ-04-2У1

Регулятор давления: РДНК-400
Клапан предохранительный сбросной: КПС-Н
Регулируемая средаГОСТ 5542-87: Природный газ
Давление газа на входе [Рвх]: 0,6 МПа
Диапазон настройки выходного давления [Рвых]: 2-5
Пропускная способностьдля газа плотностью ρ=0,73 кг/м³: 250 м³/ч
Отопление: Опционально
Масса: 250 кг

ГРПШ-05-2У1

Регулятор давления: РДНК-400М
Клапан предохранительный сбросной: КПС-Н
Регулируемая средаГОСТ 5542-87: Природный газ
Давление газа на входе [Рвх]: 0,6 МПа
Диапазон настройки выходного давления [Рвых]: 2-5
Пропускная способностьдля газа плотностью ρ=0,73 кг/м³: 500 м³/ч
Отопление: Опционально
Масса: 250 кг

ГРПШ-07-2У1

Регулятор давления: РДНК-1000
Клапан предохранительный сбросной: КПС-Н
Регулируемая средаГОСТ 5542-87: Природный газ
Давление газа на входе [Рвх]: 0,6 МПа
Диапазон настройки выходного давления [Рвых]: 2-5
Пропускная способностьдля газа плотностью ρ=0,73 кг/м³: 800 м³/ч
Отопление: Опционально
Масса: 250 кг

ГРПШ-02-2У

Регулятор давления: РДНК-У
Клапан предохранительный сбросной: КПС-Н
Регулируемая средаГОСТ 5542-87: Природный газ
Давление газа на входе [Рвх]: 1,2 МПа
Диапазон настройки выходного давления [Рвых]: 2-5
Пропускная способностьдля газа плотностью ρ=0,73 кг/м³: 900 м³/ч
Отопление: Опционально
Масса: 250 кг

ГРПШ-03М-2У1

Регулятор давления: РДСК-50М
Клапан предохранительный сбросной: КПС-С
Регулируемая средаГОСТ 5542-87: Природный газ
Давление газа на входе [Рвх]: 1,2 МПа
Диапазон настройки выходного давления [Рвых]: 10-100
Пропускная способностьдля газа плотностью ρ=0,73 кг/м³: 900 м³/ч
Отопление: Опционально
Масса: 250 кг

ГРПШ-03БМ-2У1

Регулятор давления: РДСК-50БМ
Клапан предохранительный сбросной: КПС-С
Регулируемая средаГОСТ 5542-87: Природный газ
Давление газа на входе [Рвх]: 1,2 МПа
Диапазон настройки выходного давления [Рвых]: 270-300
Пропускная способностьдля газа плотностью ρ=0,73 кг/м³: 1100 м³/ч
Отопление: Опционально
Масса: 250 кг
