ПУРГ на базе СГ-16МТ-400

ПУРГ
ПУРГ СГ-ЭКвз-Т-400/1,6

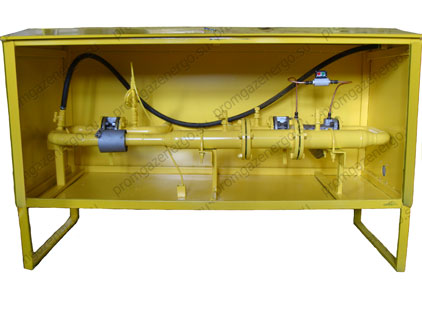

На нашем предприятии по схеме заказчика был изготовлен пункт учёта расхода газа ПУРГ под коммерческий узел учёта газа СГ-ЭКвз-Т-400/1,6 на базе турбинного счётчика СГ-16мт-400 Ду-80. В месте установки счётчика на фото стоит транспортировочная катушка Ду-80, которая убирается на месте при монтаже оборудования.

ПУРГ

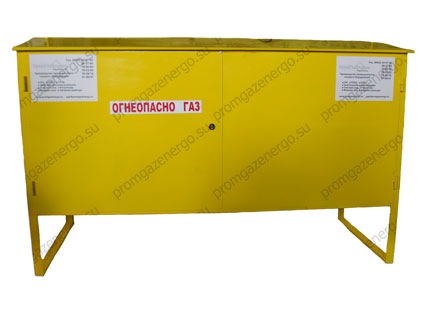

ПУРГ в закрытом состоянии

При изготовлении были выполнены следующие требования заказчика: вход/выход трубопровода с задней стенки ПУРГ, диаметр трубопровода внутри пункта Ду-50 в месте установки счётчика и прямых участков до и после него установлены переходы на Ду-80 (длина прямых участков должна быть не менее 5Ду до турбинного счетчика и не менее 3Ду после), так же установлен фильтр высокой очистки ФГС с датчиком перепада давления с температурой эксплуатации от -40 до +70 С, для повышения надёжности трубопроводов после счётчика установлен сильфонный компенсатор.

Сильфонный компенсатор – предназначен для компенсации длины трубопровода в продольном, поперечном и угловом перемещении, возникающие из-за температурного расширения материала труб или вследствие проведения работ. Обогрев пункта учёта расхода газа ПУРГ осуществляется от обогревателя типа ГИИВ-1,85.
