ГРУ-13-1Н(В)У1, ГРУ-15-1Н(В)У1, ГРУ-16-1Н(В)У1




Пункт работает следующим образом.

Газ по входному трубопроводу через входной кран 1 и фильтр 2 поступает на счетчик газа 8, а затем к регулятору давления газа 6, регулятор снижает давление газа до установленного значения и поддерживает его на заданном уровне. После редуцирования газ через выходной кран 12 поступает потребителю.

При повышении выходного давления выше допустимого заданного значения открывается сбросной клапан 11 и происходит сброс газа в атмосферу.

При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, перекрывая подачу газа.

На фильтре 2 установлен манометр 4 для определения перепада давления на фильтрующей кассете. Максимально допустимое падение давления на кассете фильтра — 5 кПа.

В случае ремонта оборудования при закрытых входном 1 и выходном 12 кранах газ поступает к потребителю по байпасу. Регулирование давления газа производится двумя последовательно установленными кранами 13, 14 обеспечивающими плавность установки давления. Контроль давления производится по выходному манометру 5.

Учет расхода количества газа производится счетчиком газа турбинным или ротационным с электронным корректором.

На входном газопроводе после входного крана, после регулятора давления газа и на байпасе предусмотрены продувочные трубопроводы.

В пункте предусмотрена возможность настройки ПСК и регулятора в «тупике».

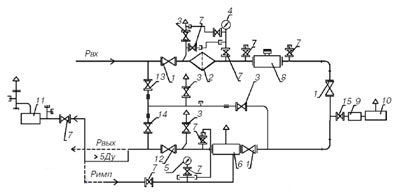

 alt 1, 3, 7, 12, 13, 14, 15 — краны шаровые
2 — фильтр типа УФГ
4 — манометр входной
5 — выходной манометр (не комплектуется)
6 — регулятор давления газа
8 — счетчик газовый
9 — регулятор отопления
10 — газогорелочное устройство
11 — клапан предохранительный сбросной

Для ГРУ пункты 9, 10, 15 отсутствуют.

 alt 1 — Рвх
2 — выход КПС
3 — продувочные патрубки
4 — Рвых

  13-1НУ1 13-1ВУ1 15-1НУ1 15-1ВУ1 16-1НУ1 16-1ВУ1
Регулятор давления газа РДГ-50Н РДГ-50В РДГ-80Н РДГ-80В РДГ-150Н РДГ-150В
Давление газа на входе, Рвх, МПа 1,2 1,2 1,2 1,2 1,2 1,2
Диапазон настройки давления газа на выходе, Рвых, кПа 1,5–60 60–600 1,5–60 60–600 60–600 60–600
Пропускная способность (для газа плотностью g = 0,73 кг/м³), м³/ч 6200 6200 13 000 13 000 25 600 25 600
Габаритные размеры, мм:
длина, L 2800 2800 3200 3200 3600 3600
ширина, B 600 600 800 800 800 800
высота, H 1500 1500 1500 1500 1500 1500
Масса, кг 400 400 420 420 480 480
