ВН2½Н-0,5К, ВН2½Н-1К, ВН2½Н-3К, ВН3Н-0,5К, ВН3Н-1К, ВН3Н-3К, ВН4Н-0,5К, ВН4Н-1К, ВН4Н-3К


alt

Pmax — 0,3 МПа.

Частота включений, час-1 — 300.

Климатическое исполнение:

  • УХЛ1 (от −60 до +40 °С) — для исполнения Е;
  • УХЛ2 (от −60 до +40 °С);
  • У2 (от −45 до +40 °С);
  • У3.1 (от −30 до +40 °С).

Класс защиты — IP65;
для исполнения Е — IP67.

Полный ресурс включений — 500000.

Материал корпуса — алюминиевые сплавы.

Монтажное положение — на горизонтальном трубопроводе (катушкой вверх).

В клапане предусмотрена возможность ручной регулировки количества пропускаемого газа. Поворачивая винт в сторону знака «-», можно уменьшить количество проходящего через клапан газа.


alt

Номинальная мощность, Вт Напряжение питания, В Потребляемый ток, мА
40 200 200
110 400
24 1800
55 220 230
110 460
24 2100
65 220 300
110 600
24 2800
90 220 410
110 820
24 3750

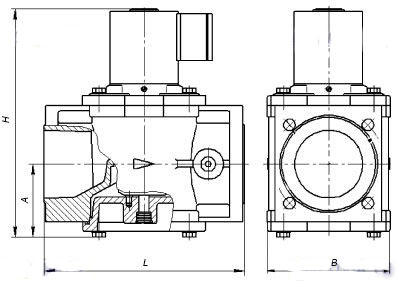

Наименование клапана Ду, мм Диапазон раб. давл. МПа Размеры, мм Ном. мощн., Вт Масса, кг Коэф. сопр.* ξ
L В Н А
ВН2½Н-0,5К(Е) 65 0-0,05 235 144 268 86 40 8,5 10,5
ВН2½Н-1К(Е) 65 0-0,1 235 144 291 94 55 9,0 10,5
ВН2½Н-3К(Е) 65 0-0,3 235 144 306 94 65 9,3 10,5
ВНЗН-0,5К(Е) 80 0-0,05 258 163 296 94 55 10,1 10,7
ВНЗН-1К(Е) 80 0-0,1 258 163 311 99 65 10,5 10,7
ВНЗН-ЗК(Е) 80 0-0,3 258 163 316 99 90 12,8 10,7
ВН4Н-0,5К(Е) 100 0-0,05 278 183 322 107 55 12,1 12,5
ВН4Н-1К(Е) 100 0-0,1 278 183 337 112 65 12,4 12,5
ВН4Н-3К(Е) 100 0-0,3 278 183 342 112 90 14,7 12,5

*Коэффициент сопротивления указан при полностью открытом ручном регуляторе расхода газа.
