ПКН(В)-50, ПКН(В)-80, ПКН(В)-100, ПКН(В)-200


ПКН
ПКН

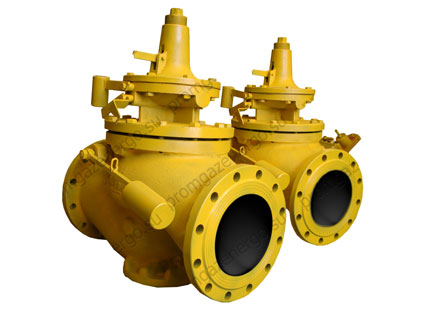

ПКН или ПКВ представляют собой предохранительные запорные клапаны, которые в случае возникновения аварийных ситуаций, при которых происходит отклонение давления газа от заданных пределов, прекращают его подачу.

Выпуск данных клапанов осуществляется в климатическом исполнении У 4-й категории, согласно ГОСТ 15150-69 с диаметром Ду 50, 100 и 200.

Отличия в маркировке обусловлены исполнением ПКН – для низкого давления, ПКВ – для высокого.

Так же существуют модификации вышеперечисленных моделей с электромагнитом – ПНКЭ.

По специальному заказу, возможно изготовление ПКН(В)-80 с Ду-80.

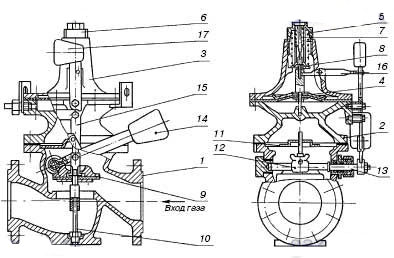

1 — корпус
2 — переходной фланец
3 — крышка
4 — мембрана
5 — большая пружина
6 — пробка
7 — малая пружина
8 — шток
9 — клапан
10 — направляющая стойка
11 — тарелка
12 — вилка
13 — поворотный вал
14 — рычаг
15 — анкерный рычаг
16 — коромысло
17 — молоток

Технические характеристики:

ПКН(В)-50

Рабочее давление: 1,2(12) МПа (кгс/см²)не более
Диапазон настройки
на срабатывание ПКН:
  • при понижении давления: 0,0003–0,003 (0,003–0,03) МПа (кгс/см²)
  • при повышении давления: 0,002–0,06 (0,02–0,6) МПа (кгс/см²)
на срабатывание ПКВ:
  • при понижении давления: 0,003–0,03 (0,03–0,3) МПа (кгс/см²)
  • при повышении давления: 0,03–0,6 (0,3–6) МПа (кгс/см²)
Точность срабатывания: ±5%
Диаметр условного прохода: 50 мм
Строительная длина: 230 мм
Габаритные размеры: 385длинна, ммх300ширина, ммх478высота, мм
Масса: 33,2 кг

ПКН(В)-100

Рабочее давление: 1,2(12) МПа (кгс/см²)не более
Диапазон настройки
на срабатывание ПКН:
  • при понижении давления: 0,0003–0,003 (0,003–0,03) МПа (кгс/см²)
  • при повышении давления: 0,002–0,06 (0,02–0,6) МПа (кгс/см²)
на срабатывание ПКВ:
  • при понижении давления: 0,003–0,03 (0,03–0,3) МПа (кгс/см²)
  • при повышении давления: 0,03–0,6 (0,3–6) МПа (кгс/см²)
Точность срабатывания: ±5%
Диаметр условного прохода: 100 мм
Строительная длина: 350 мм
Габаритные размеры: 388длинна, ммх270ширина, ммх591высота, мм
Масса: 72,7 кг

ПКН(В)-200

Рабочее давление: 1,2(12) МПа (кгс/см²)не более
Диапазон настройки
на срабатывание ПКН:
  • при понижении давления: 0,0003–0,003 (0,003–0,03) МПа (кгс/см²)
  • при повышении давления: 0,002–0,06 (0,02–0,6) МПа (кгс/см²)
на срабатывание ПКВ:
  • при понижении давления: 0,003–0,03 (0,03–0,3) МПа (кгс/см²)
  • при повышении давления: 0,03–0,6 (0,3–6) МПа (кгс/см²)
Точность срабатывания: ±5%
Диаметр условного прохода: 200 мм
Строительная длина: 600 мм
Габаритные размеры: 600длинна, ммх388ширина, ммх742высота, мм
Масса: 143,3 кг
