«НЗ», Ду 15


alt

Клапан электромагнитный «НЗ», Ду 15 предназначен для автоматического и дистанционного управления подачей природного газа ГОСТ 5542-87 с температурой от −30 до +80 °С к газоиспользующим установкам.

Технические характеристики

Рабочее давление — 0,6 МПа.

Герметичность затвора — А по ГОСТ 9544-93.

Время полного закрытия — 1 с.

Возможность контроля положения затвора.

Присоединение к трубопроводу — цапковое с накидными гайками и ниппелями под приварку.

Установка на трубопроводе — в горизонтальном положении.

Материал корпуса — сталь.

Напряжение питания переменного тока — 220 В.

Номинальная мощность — 28 Вт.

Масса — 3,8 кг.

Срок службы — 30 лет.


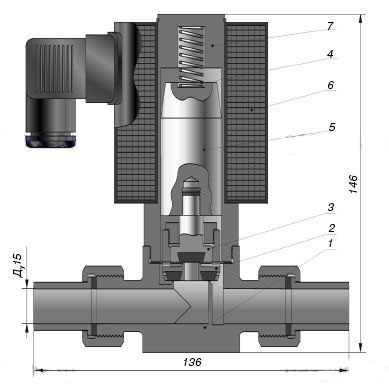

 alt 1 — электромагнит
2 — толкатель
3 — корпус
4 — затвор
5 — пружина
6 — стакан
7 — золотник

Клапан состоит из корпуса 3 проходного типа (см. рисунок). Для перекрывания потока рабочей среды в корпусe располагается затвор 4 с уплотнением в виде резинового кольца. Внутри затвора 4 предусмотрено разгрузочное отверстие, которое закрывается золотником 7 для уменьшения необходимого усилия открытия клапана.

Усилие плотнозапорности клапана обеспечивается за счет установки пружины 5, которая одним концом упирается в крышку стакана 6, а другим — в якорь электромагнита 1.

В качестве электропривода в клапане применен электромагнит 1 толкающего исполнения, установленный в верхней части на корпусе 3.

Якорь электромагнита 1 через толкатель 2 имеет возможность перемещать затвор 4.

Работа клапана происходит следующим образом. После подачи напряжения на электромагнит 1 толкатель 2 за счет перемещения якоря открывает разгрузочное отверстие затвора 4 и после уменьшения перепада давления на седле открывает клапан.

Закрытие клапана происходит после снятия напряжения с электромагнита 1. За счет усилия пружины 5 разгрузочное отверстие и седло клапана перекрываются, обеспечивая герметичность затвора.

  КЗГЭМ-ВД-50 КЗГЭМ-ВД-100
Регулируемая среда природный газ по ГОСТ 5542-87
Максимальное рабочее давление на входе, МПа 1,2 1,2
Диаметр условного прохода Ду, мм 50 100
Тип соединения фланцевое по ГОСТ 12815-80
Межцентровое расстояние крепежных отверстий фланца (D), мм 125 180
Диаметр крепежных отверстий фланца клапана (d), мм 18 18
Класс герметичности В В
Напряжение питания переменного тока частотой (50±1) Гц, В 220 220
Потребляемая мощность, ВА, не более 10 10
Время срабатывания клапанов, с, не более 1 1
Габаритные размеры, мм 240×215×350 360×258×455
Масса, кг, не более 8,5 18
