ВН¾В-0,2П, ВН¾В-1П, ВН1В-0,2П, ВН1В-1П


alt

Частота включений, час-1 — 1000.

Номинальная мощность электромагнитной катушки в нагретом состоянии — 25 Вт.

Потребляемый ток:

  • для исполнения 220 В — 150 мА;
  • для исполнения 110 В — 300 мА;
  • для исполнения 24 В — 1300 мА.

Климатическое исполнение:

  • У2 (от −45 до +40 °С);
  • У3.1 (от −30 до +40 °С).

Класс защиты — IP65;
для исполнения Е — IP67.

Полный ресурс включений — 1 000 000.

Материал корпуса — алюминиевые сплавы.

Монтажное положение — на горизонтальном трубопроводе (катушкой А вверх), допускается установка на вертикальный трубопровод.

Напряжение питания датчика положения — 12–24 В.

Класс защиты датчика положения — IP68.

Тип датчика — индуктивный (выходной ключ датчика открывается при срабатывании клапана).

Клапан работает в трех режимах:

  • максимальный расход (напряжение подано на обе катушки);
  • отключено;
  • среднее значение расхода (10–60 % расхода; напряжение подано только на верхнюю катушку).

alt

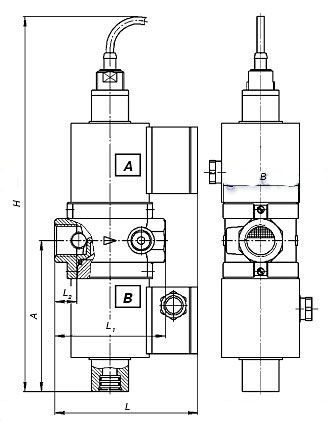

Наименование клапана Ду, мм Диапазон раб. давл., МПа Размеры, мм Масса, кг Коэфф. сопр.* ξ
L L1 L2 В Н А
ВН¾В-0,2П(Е) 20 0–0,02 117,5 91 18 63 300 125 3,8 5,9
ВН¾В-1П(Е) 20 0–0,1 117,5 91 18 63 300 125 3,8 5,9
ВН1В-0,2П(Е) 25 0–0,02 125 105 21 72 306 128 4,0 9,0
ВН1В-1П(Е) 25 0–0,1 125 105 21 72 306 128 4,0 9,0

*Коэффициент сопротивления указан при полностью открытом регуляторе расхода газа.
